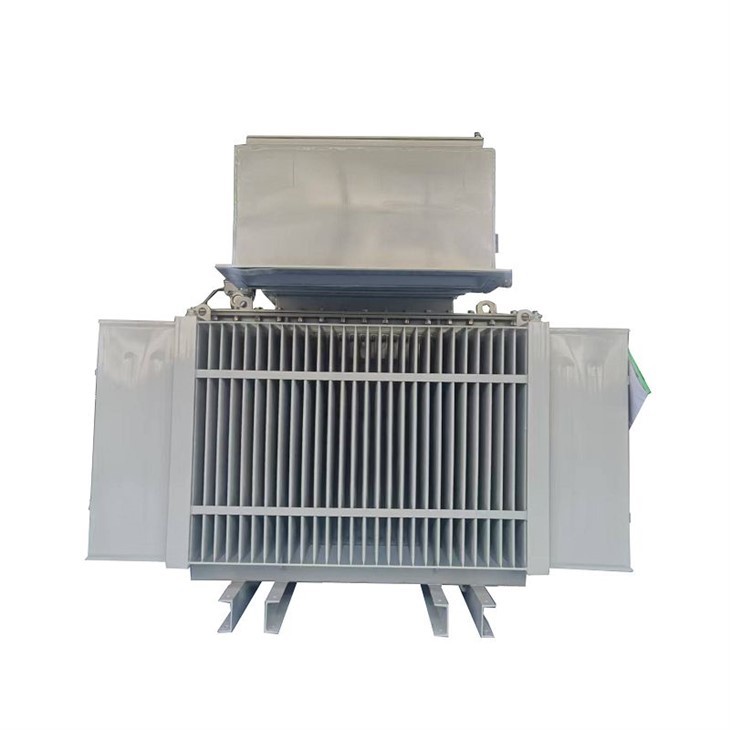

2000 KVA distributionstransformator-11/0,433 KV|Malaysia 2024

Distributionstransformatorn har tre-kopparlindningar utformade för tillförlitlig energiöverföring och låga elektriska förluster. Lindningarna är exakt arrangerade och isolerade för att motstå termisk och mekanisk påfrestning, vilket stöder kontinuerlig drift inom ett omgivningstemperaturområde på -25 grader till 40 grader. Med isoleringsklass A och en Dyn11 vektorgrupp säkerställer spolarna stabil spänning, hög effektivitet och långvarig hållbarhet i industriella kraftdistributionsapplikationer.

Bussningarna är på toppen av tanken och täckta med en kabelbox för skydd. Boxen håller bussningarna och växlarna säkra från skador och regn. Tanken är förseglad och fylld med ren transformatorolja. Oljan isolerar och tar bort värme. Denna design håller transformatorn säker, pålitlig och lång-varig vid industriell användning.

Strömfördelningstransformatorn har separata kabelboxar för hög- och lågspänningssidor, med bussningar som sträcker sig från tanken till kabelboxarna för enkel kabelanslutning. Hög-boxen rymmer upp till 16 × 1C 630 mm² XLPE/PVC kopparkablar, medan låg-sidan inkluderar 4 kopparskenor för framtida grenanslutningar. Båda boxarna säkerställer säker, organiserad och pålitlig kraftfördelning.

1. Lindningsenhet: Enligt designkrav lindas lindningar av specificerade storlekar på transformatorns kärna, inklusive både primära och sekundära lindningar. Isoleringsskikt placeras mellan spolarna.

2. Isoleringsbehandling: Lindningarna är behandlade med isolerande lack och bakade för att säkerställa utmärkt isoleringsprestanda.

3. Installation av andra komponenter: Oljetemperaturindikator (OTI), övertrycksventil, Buchholz-relä, oljenivåindikator, lindningskopplare utan belastning, kabelboxar, jordningsterminal och andra.

4. Oljepåfyllning: Fyll transformatortanken med isolerolja tills det invändiga utrymmet är helt fyllt och oljenivån uppfyller den erforderliga standarden.

Efter fabrikstestning, töm det mesta av oljan, torka insidan och fyll på med torr luft eller kväve under lätt övertryck. Installera en tryckmätare och övertrycksventil för att förhindra övertryck.

Ta bort radiatorer, oljekonservator, gasrelä och oljerör; packa separat. Täta alla flänsar med bultar för att förhindra läckage under transport. Lägg till hörnskydd (skum, plast eller kartong) och slå in enheten med skyddsfilm.

Packa transformatorn i en trälåda av-stålram. Fäst stötdämpare om det behövs och märk lådan med gaffeltrucksymboler och-tyngdpunktsindikatorer. Täck lådans topp med en- fuktsäker presenning.

Kontrollera transformatorns storlek och vikt och planera en rutt och undvik höjd-, bredd- och viktgränser. Använd låga-lastbilar eller speciallastbilar med tillräcklig kapacitet. Rikta in tyngdpunkten och fäst basen med lämpliga fästen. Använd selar eller kedjor genom avsedda hål, undvik ömtåliga delar. Lås interna komponenter och täta alla dörrar.

Under transport, håll hastigheten Mindre än eller lika med 60 km/h och luta Mindre än eller lika med 15 grader. Undvik plötsliga rörelser och vibrationer. Tilldela eskorter för att övervaka lasten och stanna vid hårt väder.
När du lyfter, håll repvinklarna Mindre än eller lika med 60 grader, använd spridarbyglar om det behövs, lyft upprätt och för enheter utan övre klackar, använd nedre lyftstänger.
