Förstå Transformer Protection: Från Buchholz Relay till Differential Protection

Transformatorer är kritiska och kontinuerligt driftande statiska tillgångar kända för sin höga tillförlitlighet. Emellertid installerade ofta utomhus och utsätts för olika belastningar och systemfelströmmar, förblir de sårbara för fel. Den här guiden undersöker grunderna för transformatorskydd, belyser vanliga fel och de avancerade skyddssystemen som säkerställer nätstabilitet och förhindrar kostsamma skador.



Vanliga transformatorfel och avvikelser



Transformatorfel kategoriseras i stort sett i interna och externa typer.

Interna felförekommer inuti tanken, inklusive fas - till - faslindningshorts, vänd - till - sväng shorts, lindning - till - kärnfel och trasiga ledare.

Externa felInvolverar kortkretsar mellan de yttre bussningsterminalerna eller flashover över bussningar till mark.

Interna fel är särskilt farliga. Den höga - Energibågen kan allvarligt skada kärnan och slingrande isolering. Det sönderdelas också isolerande olja, genererar gaser som kan leda till tankbrott eller explosion. Därför är omedelbar isolering avgörande vid feldetektering.

Onormala driftsförhållanden, såsom överbelastning, låga oljenivåer, överström från externa fel, överdrivna temperaturer eller tryck och kylsystemfel, kräver snabba larm för att snabba operatörens ingripande och förhindra upptrappning.



Transformatorskyddssystemkonfiguration



Icke - elektriska skyddsscheman





1. Buchholz Relay (Gas & Oil Flow Protection)

Detta nyckelskydd upptäcker fel genom att avkänna gasansamlingen (från oljenedbrytning) och oljeflödesvågor i tanken.

Mindre fel (larmstadium):Långsam gasansamling från lätt överhettning utlöser flottörmekanismen och utfärdar ett larm.

Stora fel (resesteg):Intensiv gasproduktion och snabbt oljeflöde från allvarliga interna fel avböjer en klaff och snubblar omedelbart brytaren.

Kritisk roll:Buchholz -stafetten är ett viktigt primärt skydd, mycket känsligt för fel som inter - Turn -shorts som kanske inte genererar betydande nuvarande skillnader.



2. Tryckskydd

Enheter som tryckavlastningsanordningar och plötsliga tryckreläer fungerar som primärt skydd genom att svara på farliga tryckökningar inuti tanken orsakad av bågar.



3. Övervakning av temperatur och oljenivå

Dessa system utlöser larm för höga olja/lindningstemperaturer eller onormala oljenivåer, vilket möjliggör förebyggande underhåll och undviker isoleringsnedbrytning.



4. Skydd av kylsystemfel

En fullständig förlust av kylning leder till en snabb temperaturökning. Detta skyddslarm och efter en tidsfördröjning som möjliggör korrigerande åtgärder reser transformatorn för att förhindra termisk skada.



Differentialskydd: den elektriska primära skölden



Detta skydd jämför strömmar som kommer in och lämnar transformatorn. Varje signifikant skillnad (differentiell ström) indikerar ett internt fel inom den skyddade zonen.



1. Hantera inrush -ström

Energering av en transformator orsakar en tillfällig, hög - magnetet magnetiserande inrush-ström (6-8 gånger rankad ström), som endast flyter genom den primära sidan, vilket skapar en falsk differentiell signal. Inrush -ström har distinkta funktioner:
a. Hög amplitud med en stark DC -komponent.
b. Peaky Waveform med en betydande dödvinkel (intermittency).
c. Hög harmoniskt innehåll, särskilt den 2: a harmoniska.

Moderna reläer använder harmonisk återhållsamhet (t.ex. 2: a harmoniska blockering) eller vågformsanalysstekniker för att skilja inrush från äkta felströmmar, vilket förhindrar maloperation.



2. Omedelbar hög - Ställ in differentiellt element

För allvarliga interna fel som orsakar mättnad av strömtransformator (CT) kan harmoniskt innehåll blockera det huvudsakliga differentiella elementet. Den höga - inställda differentiella funktionen ger en lösning. Den fungerar rent på storleken på differentiell ström och går förbi all harmonisk återhållsamhetslogik för att säkerställa Ultra - snabbt snubbla för kritiska fel.



Säkerhetskopieringsstrategier



Säkerhetskopieringsskydd säkerställer felavstånd om primära system misslyckas.

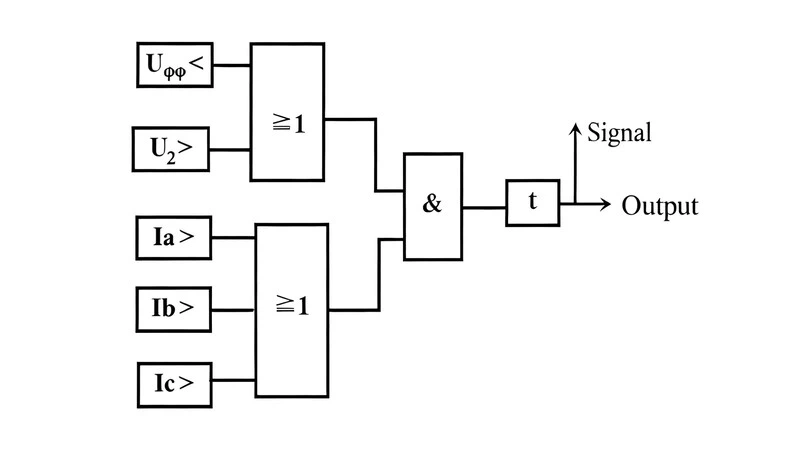

1. Spänning - återhållsam/kontrollerad överströmsskydd

Detta schema är en känslig säkerhetskopiering för fasfel. Den kombinerar överströmselement med undervoltage och/eller negativ - sekvensspänningsdetektering. Spänningsbegränsningen möjliggör en lägre ströminställning, vilket förbättrar känsligheten samtidigt som den förblir säker under stabila belastningsförhållanden.











Upptäckt (isolerad) neutral: För att begränsa jordfelströmmen är vissa transformatorer ogrundade. Dessa är skyddade av neutral spänningsförskjutning (återstående överspänning - 3 u0) skydd, som fungerar om ett system jordfel kvarstår efter att jordade transformatorer har kopplats bort.



Jordad via ett neutralt jordningsmotstånd (NGR): En vanlig metod för att begränsa felström. Skydd övervakar vanligtvis strömmen genom NGR.



Slutsats
Ett brunn - designad, multi - skiktat skyddssystem är avgörande för transformatorns tillförlitlighet och livslängd. Att förstå dessa principer - från grundläggande gas- och tryckövervakning till avancerade differentiella och säkerhetskopieringsscheman - är nyckeln till att säkerställa kraftsystemets säkerhet. Samarbeta med experter för att implementera rätt skyddsstrategi för dina kritiska tillgångar.
