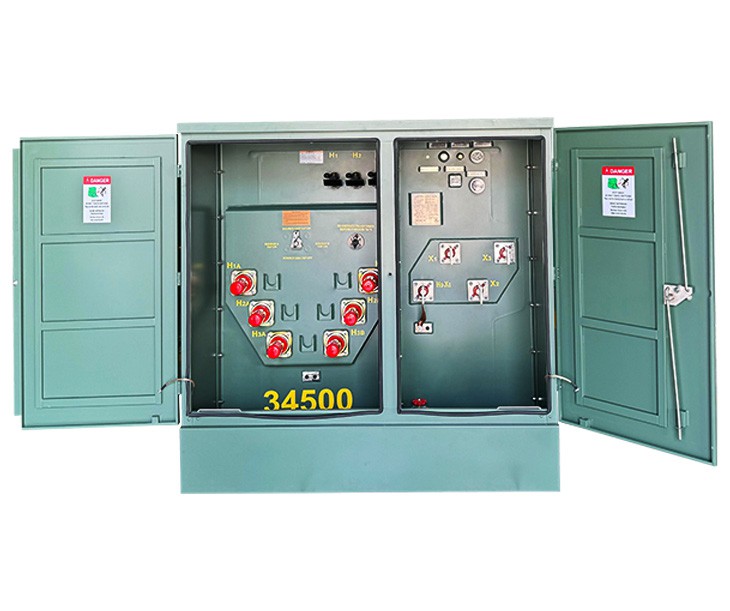

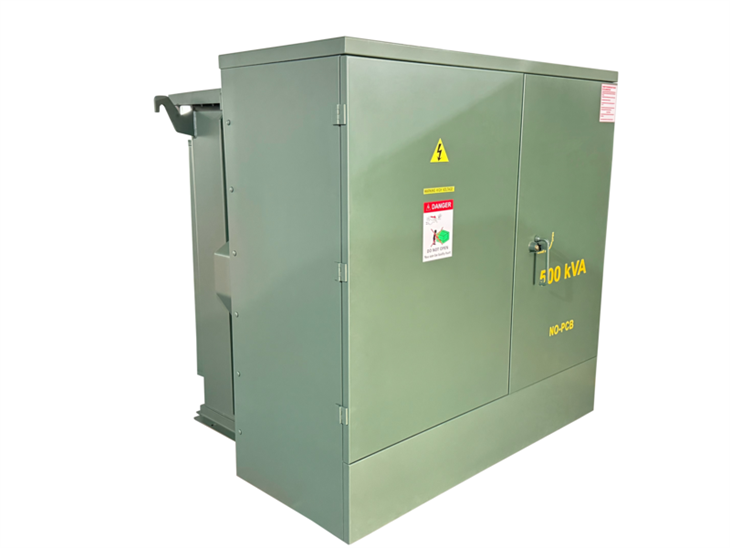

500 kVA Pad Monterad Residential Transformator-34,5/0,48 kV|Guyana 2024

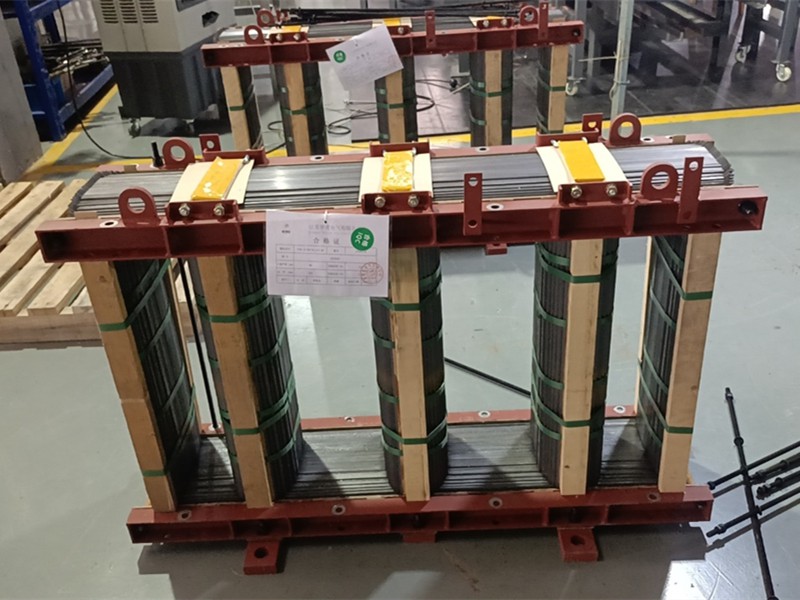

Tre-fas fem-kolumnkärna är en avancerad transformatorkärndesign, dess struktur är sammansatt av fem ferromagnetiska kolumner, tre-faskolumner och två vanliga kolumner ger en unik geometrisk konfiguration. Den största fördelen med denna design är att den effektivt kan minska hysteresförluster och virvelströmsförluster, och därigenom förbättra transformatorns totala effektivitet.

Den optimerade flödesvägen för kärnan i tre-fas fem-kolumn gör kärnans flödesfördelning mer enhetlig och minskar risken för lokal mättnad. Detta förbättrar inte bara transformatorns belastningskapacitet, utan förbättrar också dess anpassningsförmåga till nätfluktuationer. Dessutom minskar designen elektromagnetiska störningar, vilket hjälper till att förbättra utrustningens stabilitet och tillförlitlighet.

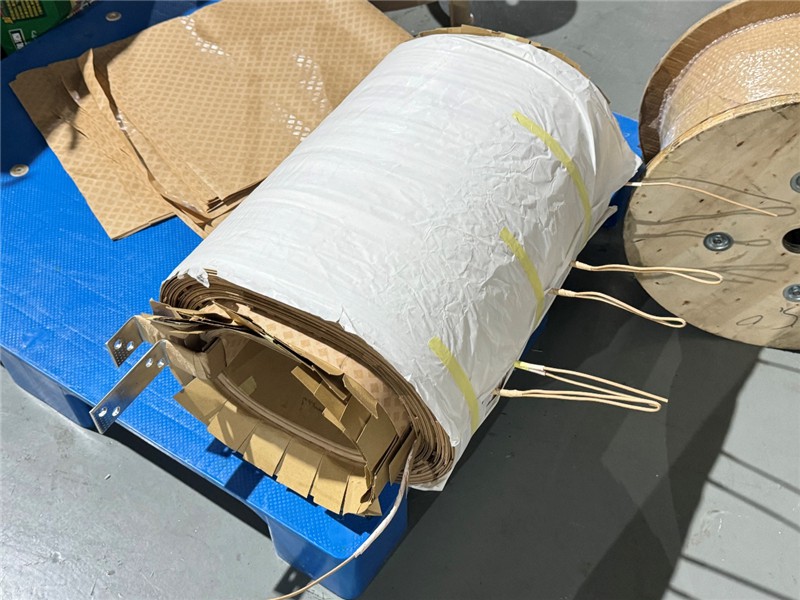

Transformatorns spole är en av dess kärnkomponenter, som ansvarar för överföring och omvandling av elektrisk energi. Den delas vanligtvis in i hög-spolar och låg-spolar, som båda ökar eller minskar spänningen genom magnetfältskoppling. Spolar är lindade av ledande material (som koppar eller aluminium) med god elektrisk ledningsförmåga och värmebeständighet för att säkerställa stabil drift under olika belastningsförhållanden.

I designen påverkar transformatorns varvförhållande direkt transformatorns spänningsförhållande, det vill säga förhållandet mellan antalet varv av högspänningsspolen och lågspänningsspolen bestämmer förhållandet mellan inspänningen och utspänningen. Dessutom har spolens layout, lindningsläget och valet av isoleringsmaterial också en direkt inverkan på transformatorns prestanda, effektivitet och värmeavledningskapacitet.

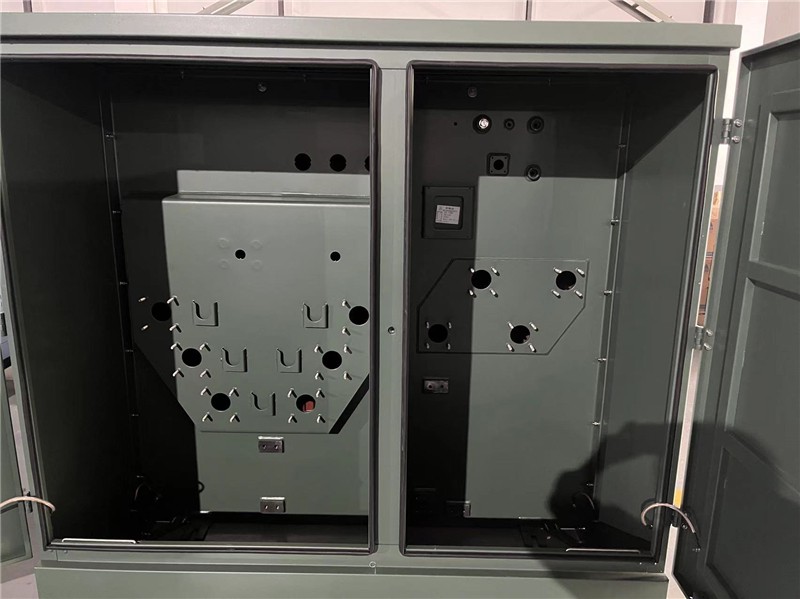

Transformatorns tank är en viktig del av transformatorn, som huvudsakligen används för att lagra isoleringsolja, och spelar rollen som kylning och skydd. Tanken är vanligtvis gjord av stål och har god hållfasthet och korrosionsbeständighet för att säkerställa dess stabilitet och tillförlitlighet i olika arbetsmiljöer. Den isolerande oljan som lagras inuti kan inte bara effektivt isolera, utan har också god värmeledningsprestanda, vilket snabbt kan ta bort värmen som genereras av transformatorn under drift, för att bibehålla utrustningens normala temperatur.

I designen har tanken vanligtvis flera kopplingar och ventiler för att underlätta övervakning av oljenivån och temperaturen och utföra nödvändigt underhåll. Dessutom är vissa tankar också utrustade med gasutsläppsanordningar för att klara av nödsituationer som intern gasexpansion eller läckage, vilket förbättrar transformatorns säkerhet.

Tankens tätningsdesign är också avgörande, vilket kan förhindra inträngning av fukt och föroreningar, förlänga isoleringsoljans livslängd och säkerställa en långsiktigt-stabil drift av transformatorn. Genom rimlig tankdesign kan inte bara förbättra transformatorns effektivitet och säkerhet, utan också effektivt minska underhållskostnaderna och förbättra utrustningens övergripande prestanda.

Montering: Anslut kärnan och lindningarna och installera isoleringsmaterial.

Oljetank: Installera oljetanken och fyll på isoleringsolja.

Distributionsenhet: Anslut hög- och lågspänningsdistributionsenheter.

Grundstötning: Installera jordningssystemet.
