500 kVA Pad Mount Transformer-24*13,8*12/0,416*0,24 kV|Jamaica 2025

Transformatorn har en-högeffektiv staplad järnkärna konstruerad av premiumkorn-orienterade silikonstållamineringar. Varje laminering är exakt laser-skuren och skiktad med sammankopplade steg-överlappar för att minimera magnetiskt flödesläckage och minska inga-lastförluster. Kärnan är belagd med ett isolerande oxidskikt för att förhindra virvelströmmar, medan dess kompakta staplade design förbättrar mekanisk stabilitet och sänker hörbart ljud- som är kritiskt för stadsinstallationer. Den här kärnan är rigoröst glödgad för optimal magnetisk permeabilitet och säkerställer smidig energiöverföring över dubbla spänningsinställningar, vilket bibehåller effektiviteten även under fluktuerande belastningar.

LV-folielindningen använder kopparband, vilket säkerställer enhetlig strömfördelning, överlägset kortslutningsmotstånd och förbättrad värmeavledning. Samtidigt använder HV-skiktslindningen isolerade kopparledare lindade i koncentriska skivor, med interfolierat kraftpapper för graderad dielektrisk hållfasthet. Transpositionstekniker används för att minimera virvelförluster, medan axiella och radiella kylkanaler optimerar värmehanteringen.

Transformatortanken är ett robust,-korrosionsbeständigt stålhölje med 3D-korrugerade väggar för oljeexpansion och integrerade kylflänsar för passiv värmeavledning. Med en helsvetsad, radiografiskt testad konstruktion, inkluderar den för-borrade kabelportar med jordade utsprång och inbyggda- lyft-/gaffeltruckar. Interiören innehåller baffelplattor för optimalt oljeflöde, medan UV-beständig epoxifärg säkerställer långvarig-beständighet i utomhusmiljöer.

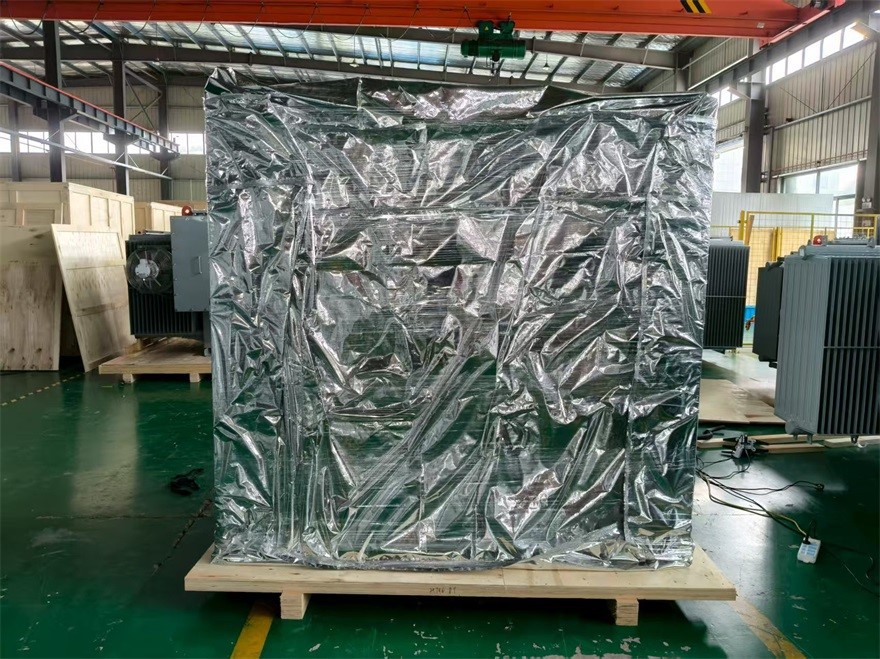

Denna padmonterade transformator förpackas genom att först lägga ett lager plåtfoliepåse på transformatorbrickan och täcka transformatorn med plåtfoliepåsen. Vid förslutning av plåtfoliepåsen bör en öppning lämnas, genom vilken en dammsugare används för att dra ut gasen, och sedan förseglas öppningen med en förseglingsmaskin. Under tiden placeras torkmedel inuti förpackningen för att förhindra rost. Efter dammsugningen läggs hörnskydd av skum, plast eller kartong (särskilda hörnskydd pressade från kartong) runt transformatorn, som sedan lindas in med skyddsfilm. Slutligen packas den i en trälåda, på vilken gaffeltruckmarkeringar och tyngdpunktsmarkeringar ska sprayas.

Denna pad-monterade transformator kommer att skickas under FOB-villkor (Free On Board), med leverantören som ansvarar för att leverera varorna till Yiwu Port och slutföra lastningen på fartyget. Äganderätten och risken överförs till köparen när varorna passerar fartygets räls vid Yiwu hamn. Efterföljande sjöfrakt och slutlig leverans till Jamaica kommer att ordnas av köparen. Under transporten ska utrustningen vara säkert fastsatt för att förhindra vibrationer och fukt, med kompletta packlistor och exportdokument tillhandahållna för tullklarering.
