2000 KVA General Electric Pad Monterad Transformator-13,2/0,48 KV|USA 2025

01 Allmänt

1.1 Projektbeskrivning

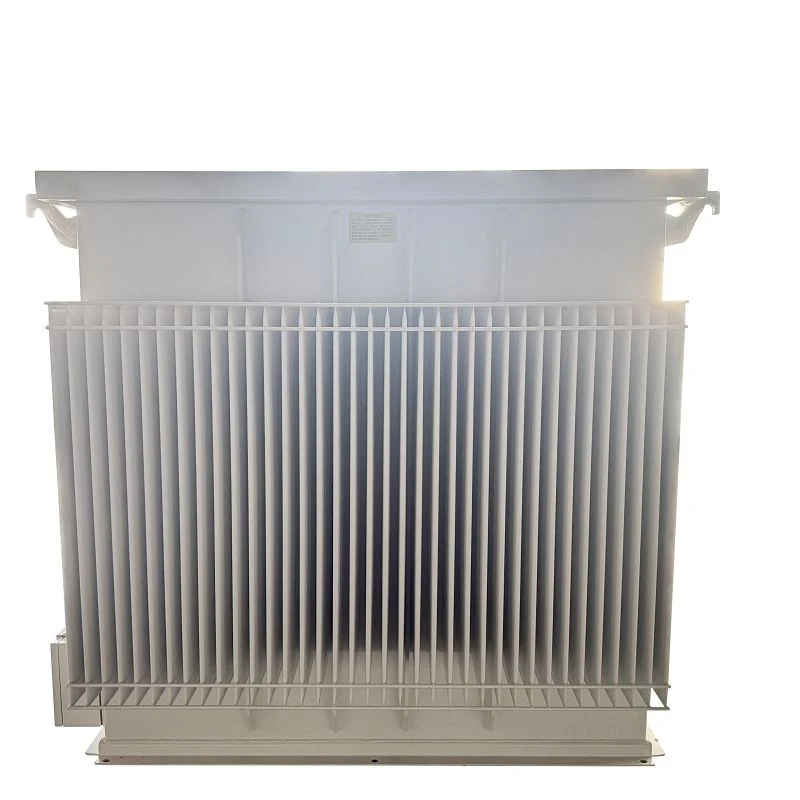

2000 kVA trefas padmonterad transformator levererades till USA 2025. Transformatorns märkeffekt är 2000 kVA med KNAN-kylning. Högspänningen är 13,2GrdY/7,621 kV med ±2*2,5% uttagsområde (NLTC), lågspänningen är 0,48Y/0,277 kV, de bildade en vektorgrupp av YNyn0.

Designad för sömlös integrering i underjordiska eldistributionssystem, är den padmonterade transformatorn en hög-lösning som utmärker sig i spänningssänkning-och strömförsörjningsstabilitet. Denna transformator följer DOE:s energisparstandarder och är optimerad för minimala-last- och-förluster, vilket ger överlägsen energieffektivitet som leder till betydande kostnadsbesparingar under dess livslängd. Kärnan i dess tillförlitliga drift är den naturliga esterisoleringsoljan FR3, som ger utmärkt värmeledningsförmåga och fukthanteringsförmåga, vilket gör att transformatorn kan hantera 20 % högre belastningar jämfört med mineraloljefyllda enheter- samtidigt som den bibehåller lägre driftstemperaturer. För att säkerställa oavbruten prestanda är transformatorn utrustad med en högpresterande avledare som avleder överspänningsströmmar och skyddar interna komponenter från spänningsspikar. Den integrerade statiska skölden förbättrar dielektrisk styrka, förhindrar isolationsbrott och säkerställer stabil kraftöverföring. För att underlätta övervakning och underhåll är en dedikerad mätbox monterad på sidan, vilket ger snabb åtkomst till driftsdata. Den pulver-belagda vita utsidan (RAL 9003) säkerställer hållbarhet mot tuffa väderförhållanden, inklusive extrema temperaturer och luftfuktighet.

Oavsett om den betjänar datacenter, köpcentra eller industrianläggningar, levererar denna padmonterade transformator konsekvent, effektiv och pålitlig kraftdistribution.

1.2 Teknisk specifikation

2000 kVA pad monterad transformator specifikationer typ och datablad

1.3 Ritningar

2000 kVA pad monterad transformator diagram ritning och storlek.

02 Tillverkning

2.1 HV Bussning

HV-bussningen för padsmonterade transformatorer, exemplifierad av Chardons 15-LBI200-modell, är en 15kV klass, 200A lastbrytande bussningsinsats som träs på en standard 200A bussning. Den har en helt-kopparströmbana, peroxidhärdad EPDM-isolering och en ledande skärm, som uppfyller IEEE Standard 386 för full utbytbarhet och pålitlig prestanda. Designad för utbytbarhet på fältet utan att ta transformatorn ur drift, möjliggör den skärmade, nedsänkbara lastbrytningsanslutningar, stöder växling och felstängning, och tillåter verktygsfri eller vridmomentverktygsassisterad installation via en intern sexkantsbrosch.

2.2 LV Bussning

LV-bussningen för padmonterade transformatorer, representerad av modell BFG-1/2500, är ​​en bussning av hartstorr-typ som överensstämmer med GB/T4109 och IEC60137. Den har 10 kV AC torrhållfasthetsspänning, 30 kV blixtimpulsspänning, partiell urladdning Mindre än eller lika med 10pC vid 1,2 kV, kort-termisk ström på 62,5 kA/2s och ett krypavstånd större än eller lika med 35 mm. Designad för horisontell installation, den har en tennpläterad ledande yta, tål en fribärande belastning på 200N, fungerar i -35 grader till +40 graders miljöer, levereras med en 90×70×6 rektangulär tätningsring och passar de specificerade skåpets öppningsmått.

2.3 Bay-O-Nätsäkring

Bay-O-Nätsäkring för padmonterade transformatorer finns i 23kV (sidovägg/kåpa-monterad) och 38kV (sidovägg-monterad), designad för användning med transformatorer fyllda med Envirotemp FR3-vätska, transformatorolja eller godkända motsvarigheter. Med hotstick-drift, dödlägeskonstruktion för säkerhet och valfri sidovägg-monterad klaffventil för att minimera oljespill, har den koppar- eller silverpläterade-pläterade terminaler (silver-standard för 38 kV) för tillförlitliga anslutningar, stöder lastbrytningsoperationer och möjliggör enkel inspektion av säkringar utan specialverktyg. Den måste användas i serie med en isoleringslänk eller ström-begränsande säkring för att förhindra höga-strömfel, vilket säkerställer skydd för transformatorer och distributionssystem.

2.4 Tryckavlastningsventil

Tryckavlastningsventil är utformad för att skydda transformatortanken från för högt inre tryck. Den öppnas automatiskt omedelbart för att släppa ut gas när tanktrycket når standardutlösningstrycket på 10 psi (anpassningsbar) och stänger när trycket sjunker till en säker nivå, med en manuell tryckavlastningsmöjlighet genom att dra i bågen. Med en standard 1/4-18NPT monteringsskruv (anpassningsbar), fungerar den i miljöer med 0~80 graders temperatur och<95% humidity, requires sealant for sealed installation, should be kept away from high-traffic areas to avoid harm from high-temperature released gas, and is not suitable for corrosion-prone sites damaging rubber and copper.

2.5 Transformatortermometer

BWS-70 transformatortermometer för padmonterade transformatorer är designad för att indikera oljetemperaturen i transformatortanken, med hög känslighet, tydlig avläsning, enkel struktur och hög tillförlitlighet. Dess hölje är tillverkat av rostfritt stål, vilket säkerställer ett attraktivt utseende och lång livslängd. För korrekt temperaturindikering måste termometerlampan sättas in mer än 100 mm djupt i mediet; den ska skyddas från kollision, böjning och deformation under transport och användning, mätskalet ska inte användas som en nyckel under installationen och en årlig kontroll krävs under drift.

03 Testning

Rutintesterna för 2000kVA tre-fas själv-vätskekylda-sänkt vätskemonterad transformator (modell: 0.48Y/0.277-13.2GrdY/7.6kV) följer IEEE-standarderna (t.ex. C52.{12.}02.{12.}02.{12.}07.{12.}07.{12.}07.{12.} C57.12.34-2022, C57.12.90-2021), som täcker nyckelpunkter som lindningsresistans, spänningsförhållande, fasförhållande, tomgångsförluster/ström, lastförluster/impedansspänning/effektivitet, applicerad spänning, inducerad spänningsmotstånd, isolationsresistans och tryckläckagetest. Alla tester klarade med kvalificerade resultat, uppfyller acceptanskriterier utan problem som spänningskollaps eller läckage.

04 Packning och frakt

förpackning

frakt

05 Webbplats och sammanfattning

På SCOTECH är våra padmonterade transformatorer konstruerade för att omdefiniera tillförlitlighet, effektivitet och säkerhet för distribuerade energisystem-från solenergiparker och energilagringsanläggningar till kommersiella nät och bostadsområden. Byggda med robusta, väderbeständiga-designer och precisions-konstruerade komponenter ger de konsekvent prestanda även i de tuffaste utomhusmiljöerna, vilket minimerar stilleståndstiden och sänker-driftskostnaderna på lång sikt.

Vi förstår att varje projekt har unika kraftbehov. Det är därför våra padmonterade transformatorer är anpassningsbara för att möta specifika spännings-, kapacitets- och integrationskrav, vilket säkerställer sömlös kompatibilitet med din befintliga infrastruktur. Uppbackad av SCOTECHs decennier av expertis inom transformatortillverkning, strikt kvalitetskontroll och lyhörd global support, kan du lita på att våra produkter driver din verksamhet med kompromisslös stabilitet. Samarbeta med SCOTECH för padmonterade transformatorer som inte bara uppfyller industristandarder-de sätter dem. Låt oss bygga en mer effektiv, hållbar energiframtid tillsammans.
