150 kVA Eltransformator för bostäder-24,94/0,208 kV|USA 2024

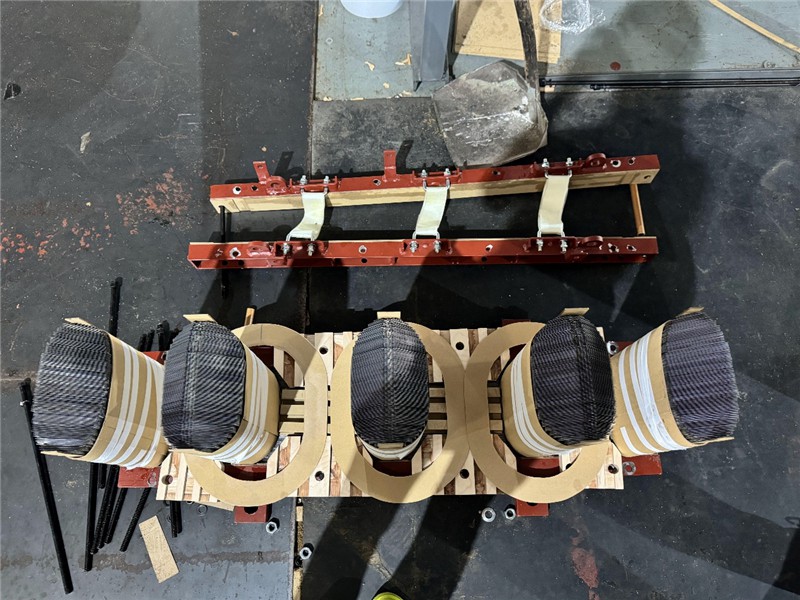

Kärnverkan - komponent i den magnetiska kretsen

För att minska hysteres och virvelströmsförluster i järnkärnan staplas järnkärnan med 0,35 ~ 0,5 mm tjocka varmvalsade eller kallvalsade silikonstålplåtar, och bitarna är belagda med 0,01 ~ 0,013 mm tjock färgfilm för att undvika kortslutning mellan bitarna.

Användningen av förskjuten kärnstapling (stora transformatorer använder diagonala stålplåtar) kan minska luftgapet och reducera excitationsströmmen.

Lindningsåtgärd - del av en krets

Den är inslagen med papper, garn eller lackisolerad platt tråd eller originaltråd, som kan inducera potential och realisera elektromekanisk energiomvandling genom ström.

Lindningen antar koncentrisk struktur. Den så-koncentriska lindningen är att på vilket tvärsnitt som helst av kärnpelaren är lindningen inställd på utsidan av kärnkolonnen med samma cylindriska linje. Det måste finnas ett visst isoleringsgap och värmeavledningskanal (oljepassage) mellan hög- och lågspänningslindningarna samt mellan lågspänningslindningarna och kärnpelaren och åtskilda av ett isolerande papprör. Storleken på isoleringsavståndet beror på lindningens spänningsnivå och det gap som krävs för värmeavledningskanalen. När lågspänningslindningen placeras inuti nära kärnpelaren är det erforderliga isolationsavståndet mellan den och kärnpelaren relativt litet, så storleken på lindningen kan minskas och transformatorns totala storlek minskas också.

Oljetankens funktion: järnkärnan och lindningen utgör transformatorns kropp, som placeras i oljetanken utrustad med transformatorn, och transformatoroljan är både isoleringsmediet och kylmediet.

Denna typ av transformator som produceras av vårt företag använder boxtyp (tank av hängande kärna). Transformatorns övre boxkåpa kan öppnas och dess totala vikt efter oljepåfyllning är inte för tung jämfört med en stor transformator; Därför, när transformatorkroppen behöver repareras, kan hela transformatorn med olja transporteras till platsen med lyftutrustning, boxkåpan öppnas, kroppen lyfts ut och underhållet utförs.

Tankens vägg är böjd och formad med stålplåt, sektionen är mestadels oval eller rektangulär, och tätningsgummikudden placeras mellan kanten av lådan och locket, och sedan används fästbulten för att täta den. Kanten på tanken är anordnad på toppen av tanken, och locket är anslutet till tankens användningsbult. Locket på lådan är vanligtvis en platt platta och är fixerad tillsammans med järnokklämman.

1. Kroppsmontering

Det inkluderar isoleringsmontering och behandling av spolhuvuden, spoluppsättning, insatsplatta och klämma, halv-färdig test av kroppen, blymontering (inklusive brytarmontering, blytillverkning och montering), halv-färdig test av stommen och ugnstorkning av kroppen (inklusive motståndsmätning i ugnen).

2. Total montering

Det inkluderar efterbehandling och fastsättning av kroppen, mätning av järnkärnans isoleringsmotstånd mot marken, inspektion av kroppens renhet och täthet hos komponenterna, isoleringsavståndet för ledningarna och ledningen, påfyllningen av oljan (inklusive installationen av transformatortillbehör), testet av transformatorns fabriksvärde, transformatorns fabriksvärde, spänningsresistans, spänningsresistans, likströmsresistans, spänningsresistans, resistans, spänningsmotstånd, resistans. etc.), och lagringsförfarandet.
