3000 kVA Pad Monterad Transformator-25/0,6 kV|Kanada 2025

01 Allmänt

1.1 Projektbeskrivning

3000 kVA trefas padmonterad transformator levererades till Kanada 2025. Transformatorns märkeffekt är 3000 kVA med ONAN-kylning. Den primära spänningen är 25GrdY/14,434 kV med ±2*2,5% uttagsområde (NLTC), den sekundära spänningen är 0,6Y/0,347 kV, de bildade en vektorgrupp av YNyn0.

Våra CSA-certifierade pad-monterade transformatorer är konstruerade för säker, pålitlig och effektiv kraftdistribution i urbana, kommersiella och industriella tillämpningar. Dessa robusta enheter är designade för att möta CSA C227.4:21-standarderna och säkerställer full överensstämmelse med kanadensiska elsäkerhetskrav, och levererar överlägsen prestanda i tuffa väderförhållanden och hög-miljöer.

Våra transformatorer har kompakta, manipulationssäkra- kapslingar, avancerade kylsystem och korrosionsbeständiga- material, och ger lång-hållbarhet med minimalt underhåll. Oavsett om det gäller underjordiska-till-omvandlingar, integrering av förnybar energi eller uppgraderingar av elnät, våra CSA-godkända pad-monterade transformatorer erbjuder pålitliga kraftdistributionslösningar som backas upp av rigorösa tester och kvalitetssäkring.

1.2 Viktiga designhöjdpunkter

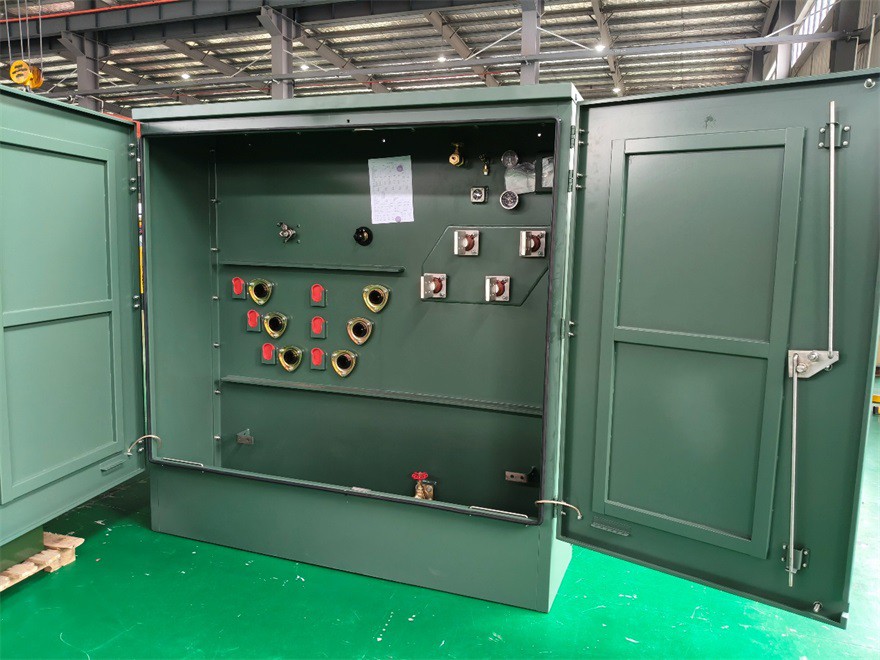

Ringhuvudkontakt-I struktur Den här transformatorn levereras med en huvudkontakt-i inställningen, vilket gör byte i nätverket snabbt och flexibelt; underhållet är också lättare, säkrare för operatörerna. Hög- och lågspänningsanslutningar Gränssnitt för hög- och låg-spänning är noggrant arrangerade; kompakt layout, lätt att ansluta till lastbrytare eller andra enheter. Sparar utrymme och håller saker organiserade. Front blind-design Återvänd-framsida ger ett extra lager av säkerhet. Operatörer kan inspektera eller hantera delar utan att oroa sig för spänningsförande hög-kontakt. BIL & Bussningsarrangemang Hög-BIL upp till 125 kV, låg-spädningsbussningar med fyra-hål. Ger solid isolering, pålitlig prestanda och bekväm installation-passar bra för både urbana och industriella nätverk.

1.3 Teknisk specifikation

3000 kVA pad monterad transformator specifikationer typ och datablad

1.4 Ritningar

3000 kVA pad monterad transformator diagram ritning och storlek.

02 Tillverkning

	Järnkärna:Järnkärnan i en dyna-monterad transformator har vanligtvis en tre-fas fem-ledar staplad kärna, konstruerad av hög-permeabilitet av silikonstål. Den här konstruktionen inkluderar tre huvudgrenar (för att linda tre-fasspolarna) och två sidostöd, som bildar en sluten magnetisk krets för att minimera ingen-lastförlust och flödesläckage. De laminerade lagren minskar virvelströmsförlusterna, medan konfigurationen med fem-ben förbättrar den magnetiska balansen, vilket gör den idealisk för belastnings-varierande applikationer med hög effektivitet och lågt brus.
	Slingrande: Lindningen av en pad-monterad transformator har en kombinerad design av låg-folielindning och hög-trådlindning. Primärspolen på hög-sidan är lindad med isolerad koppartråd för att förbättra dielektrisk styrka och kylningseffektivitet. Låg-sidan använder aluminium- eller kopparfolielindningar med mellanskiktsisolering, vilket ger kompakt konstruktion, minskade förluster och hög mekanisk stabilitet. Denna hybridlindningskonfiguration förbättrar transformatorns effektivitet och tillförlitlighet för krävande utomhusapplikationer.
	Tank: Tanken i en-transformator som är monterad på dynan använder vanligtvis oljetankar som är hopsatta av korrosionsbeständigt-stål med en inre oljekammare och ett yttre hölje för att förhindra läckor och miljöföroreningar. Den kompakta tanken har förstärkta ribbor för tryckmotstånd och integrerade kylflänsar för förbättrad värmeavledning. Den här konstruktionen överensstämmer med miljöföreskrifter samtidigt som den säkerställer långsiktig-tillförlitlighet för tätning och säkerhet vid utomhusdrift.
	Jordrem koppar: Ger en låg-impedansbana-så att eventuellt oväntat läckage, felström går rakt ner i jorden, håller människor och utrustning säkra. Hjälper även mot elektriska störningar, överspänningar som dyker upp när jordning inte är perfekt. Koppar, stark och korrosionsbeständig, mycket bra ledare; håller länge, pålitlig över tid, lätt att lita på i drift. CSA jordfäste:Standardiserad monteringspunkt för anslutning av jordledningar eller remmar; säkerställer att jordning uppfyller CSA säkerhetsstandarder, certifieringskrav. Konsolkonstruktion-stabil, tål mekanisk påfrestning, vibrationer, vind, korrosion; ger en hållbar, pålitlig jordningslösning, lätt att installera och inspektera.

03 Testning

Inga.	Testobjekt
1	Motståndsmätningar
2	Förhållandetester
3	Fas-relationstester
4	Inga-lastförluster och exciteringsström
5	Lastförluster impedansspänning och effektivitet
6	Applicerad spänningstest
7	Test av inducerad spänning
8	Läckagetest
9	Mätning av isolationsmotstånd
10	Oljetest

04 Packning och frakt

4.1 Packning

1. Placera 3-fastransformatorn på brickan, täck den med en plåtfoliepåse, försegla först påsen med en öppning till vänster, dammsug genom öppningen och försegla sedan öppningen. Sätt in torkmedel för att förhindra rost.
2. Lägg hörnskydd (skum/plast/kartong) runt transformatorn och linda in den med skyddsfilm.
3. Packa den i en trälåda och spraya gaffeltruck och tyngdpunktsmarkeringar på lådan.

4.2 Frakt

Den padd-monterade transformatorn packas i en trälåda och lastas på en lastbil med hjälp av en gaffeltruck och transporteras sedan till containerhamnen. Den skickas under CIF-villkor (Cost, Insurance, and Freight) via sjöfrakt till destinationshamnen i Montreal, Kanada. Hela processen säkerställer fukt-täthet, stöttålighet och säker fastsättning i enlighet med internationella fraktstandarder.

05 Prestandafördelar

Hög effektivitet och låga förluster
Effektiviteten når 99,37 %, medan ingen-last och lastförluster förblir låga-sparar energi, minskar driftskostnaderna.

Hållbara aluminiumlindningar
Aluminiumlindningar, standardiserade och långvariga-; lätt, robust, minimalt underhåll. Designad för tung-drift, men ändå förutsägbar i daglig användning.

Överbelastningskapacitet och tillförlitlighet
Klarar överbelastning bra. Även vid plötslig hög belastning förblir den stabil. Hög tillförlitlighet, minimerar stilleståndstiden.

Balanserad drift i trefas-system
Håller alla tre faserna balanserade. Smidig drift, mindre risk för fel. Generellt sett kan energi-effektiva, säkra och lättanvända-operatörer lita på det dag efter dag.
